一、概述

    KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同，給油頻繁單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤滑的場合。

    KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間體的出油口內均裝有止回閥，能徹底防止因潤滑點背壓作用而產生潤滑脂的逆流，保證了各出油口的給油量定量、準確。

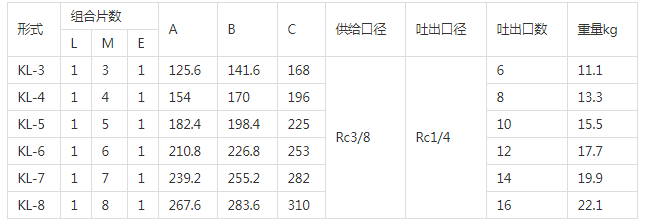

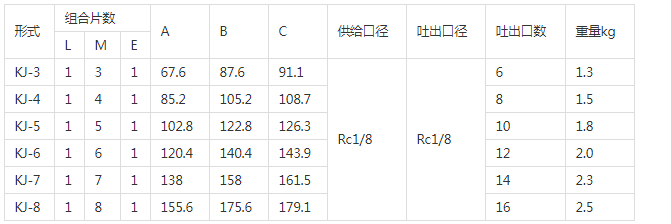

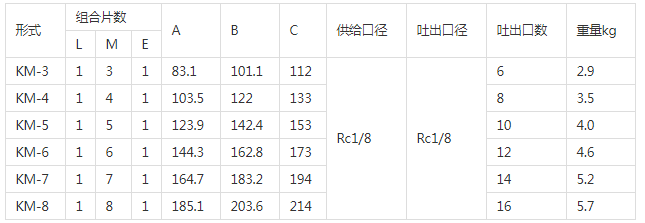

二、技術參數

 適用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N120的潤滑油：適用環境溫度為-10℃～80℃。

三、動作說明

        1、通過潤滑泵加壓送出的潤滑劑，經供給口流入按圖示箭頭方向分別推動活塞A、B、C 動作。此時活塞A、B左腔在油壓的作用下處在右位不動，活塞C右腔進入壓力，油開始向左移動。

        2、流入的潤滑劑推動活塞C向左移動，左腔的潤滑劑壓向吐出口經外部配管送向潤滑點。當活塞C運動至左極限時活塞B右腔開始進入潤滑劑。

        3、流入的潤滑劑推動活塞B向左移動，左腔的潤滑劑壓向NO.2吐出口經外部配管送向潤滑點。當活塞B運動至左極限時活塞A 右腔開始進入潤滑劑。

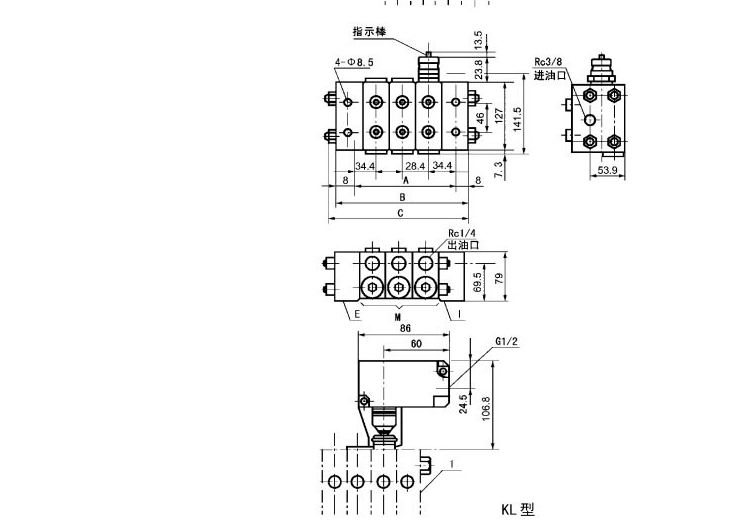

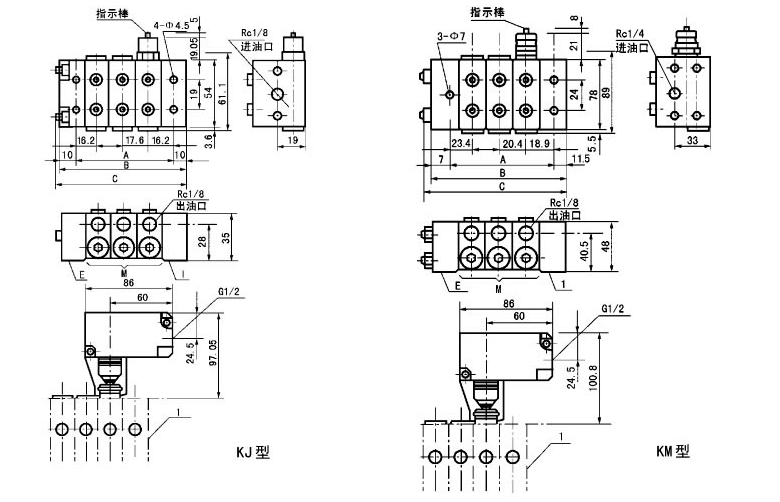

六、超壓指示器

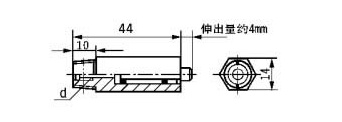

        安裝于分配器的預備出口，當潤滑點或管路阻塞時，壓力升高超過規定值時，指示器外部稍伸出。通過系統發出的故障信號，現場查找指示器有否伸出就可直接查到所阻塞的部位。

七、溢流指示器

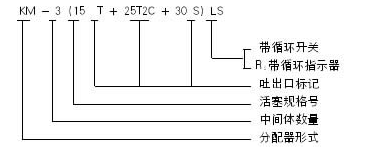

        安裝于環境惡劣易發生阻塞部位的各分配器預備出口上，當潤滑點或管路阻塞時，壓力異常升高超過規定值時，分配器被阻塞點的所供脂從溢流口向外溢出，經查看溢流點即為被阻塞的故障點。 只適用于連續作業部位，不許影響其它分配器動作的場合。 吐出口標記說明： T：為基本標準型，有二個出口分別從中 間體二側出油。 S：只有一個出口（T 型二出口相通），油 量是T 型的二倍，左側或右側出油均可。 LC：沒有左出口，從進油方向看左側出口 與鄰接的后一片出口合并油量。 RC：沒有右出口，從進油方向看右側出口 與鄰接的后一片出口合并油量。 2C：沒有出口，左右出口均與鄰接的后一 片出口合并油量。

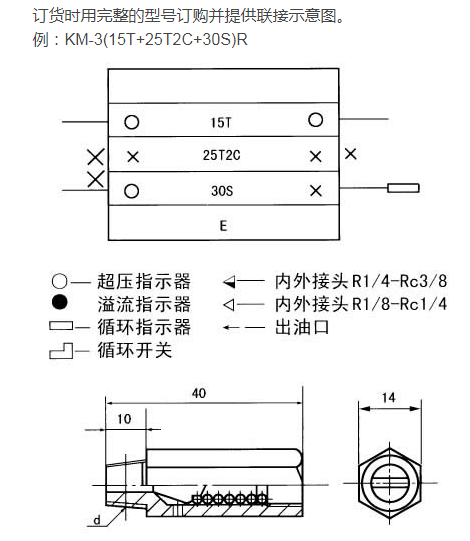

八、訂貨須知
