一、使用條件
VSL一KR型雙線分配器上下面均有給油口,分配器活塞正反向動作時分別從
上面和下面的給油口排出潤滑脂;在相應上、下給油口內設有合二為一的排油
結構,要改變奇數出油,只需將孔內的螺釘擰出即可。還可以從指示桿的動作
直接觀察分配器的工作情況,同時還可以通過調整螺釘在規定范圍內調整各出
油口的給油量。
該型分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中,在兩條
供油主管交替的供油壓力作用下,直接由供油壓力控制活塞動作給油,完成向
潤滑點定量分配潤滑脂的功能。

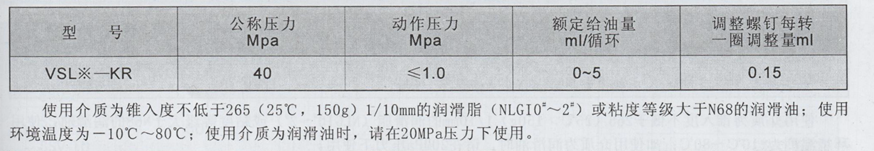

二、技術參數

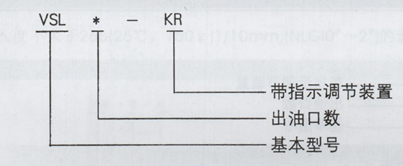

三、型號標注說明

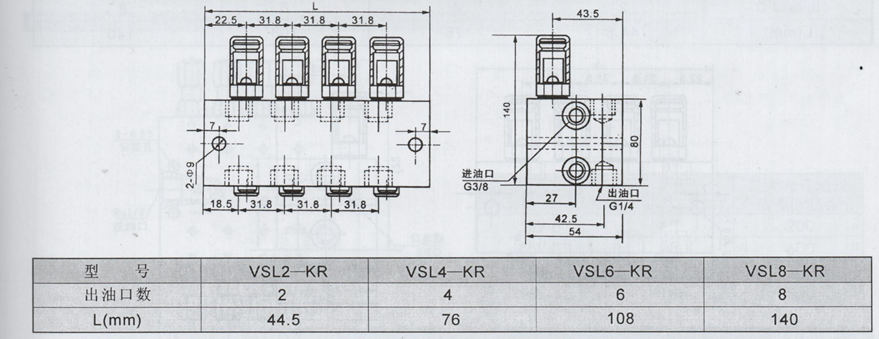

四、外形尺寸

五、使用說明
若需相應上下出口合并時,只需將上出油孔內的壓緊螺塞用6mm內六角扳手?jǐn)Q出,取出分油套通孔向下裝入,再
擰緊壓緊螺塞,此時上出口用G1/4螺塞封堵以防灰塵侵入。
六、訂貨須知
分配器安裝使用環境溫度在-10℃~80℃以外的必須在訂貨合同中注明,以便供貨時提供耐低、高溫油封。
